Introducción al proyecto

Construimos una estación meteorológica IoT paso a paso.

En este proyecto el alumnado diseñará y pondrá en funcionamiento una estación meteorológica IoT capaz de captar datos del entorno, procesarlos con una placa ESP8266, leer un sensor BMP280, enviarlos mediante MQTT en formato JSON y representarlos en un dashboard creado con Node-RED.

A lo largo de las distintas fases se trabajará desde el montaje del hardware y la lectura local del sensor hasta la comunicación por red y la visualización final de los datos en tiempo real.

6 fases 12–14 sesiones ABP Dashboard final

Qué vas a construir

Un sistema real de adquisición, transmisión y visualización de datos que conecta sensor, microcontrolador, red, broker y panel de visualización.

Qué vas a aprender

Electrónica básica, lectura de sensores, comunicación WiFi, mensajería MQTT, estructura JSON y creación de flujos en Node-RED.

Cómo funciona el sistema

Sensor Mide datos del entorno.

ESP8266 Procesa y prepara la información.

MQTT Envía los datos por red.

JSON Estructura el mensaje.

Dashboard Muestra los datos en tiempo real.

Recorrido de las fases

Electrónica y soldadura Identificación de componentes, conexiones y comprobación inicial del circuito.

Lectura local del sensor Primeras lecturas reales con Arduino IDE, monitor serie e I2C.

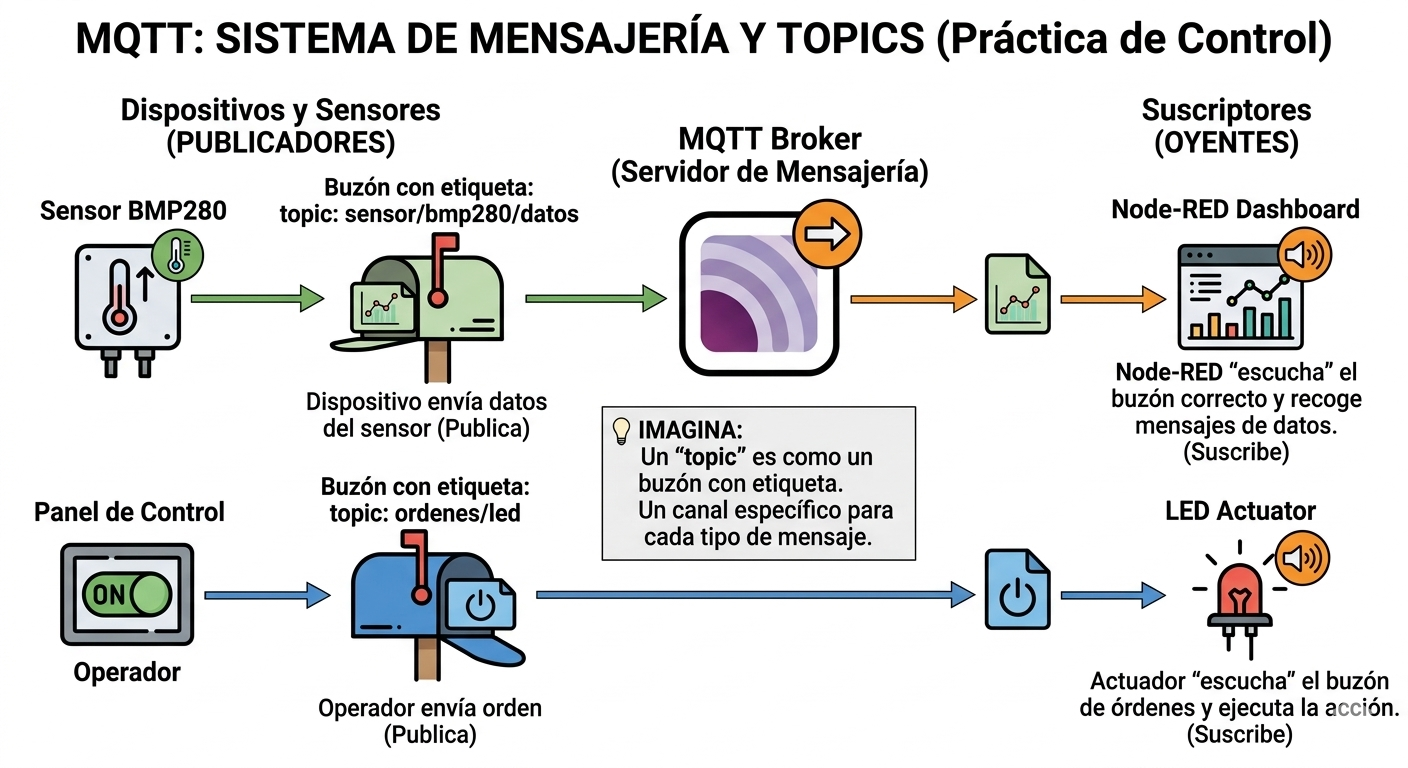

IoT y comunicaciones Comprensión del sistema conectado: WiFi, broker, MQTT y JSON.

Envío de datos Publicación de la información del sensor en un tópico MQTT.

Node-RED y dashboard Interpretación del mensaje y visualización de datos en tiempo real.

Análisis y reflexión Presentación del trabajo, revisión crítica y propuestas de mejora.

Arquitectura general del sistema

Este sistema funciona como una cadena de trabajo conectada. Primero, el sensor BMP280 recoge datos del entorno, como la temperatura y la presión atmosférica. Después, la placa ESP8266 procesa esa información y la envía por WiFi mediante MQTT en formato JSON. Finalmente, Node-RED recibe los datos, los interpreta y los muestra de forma visual en un dashboard para que puedan analizarse fácilmente en tiempo real.

Estación Meteorológica IoT
